vm.c File Reference

#include "threads/malloc.h"
#include "vm/vm.h"
#include "vm/inspect.h"
#include "threads/vaddr.h"
#include "threads/mmu.h"
#include "userprog/process.h"

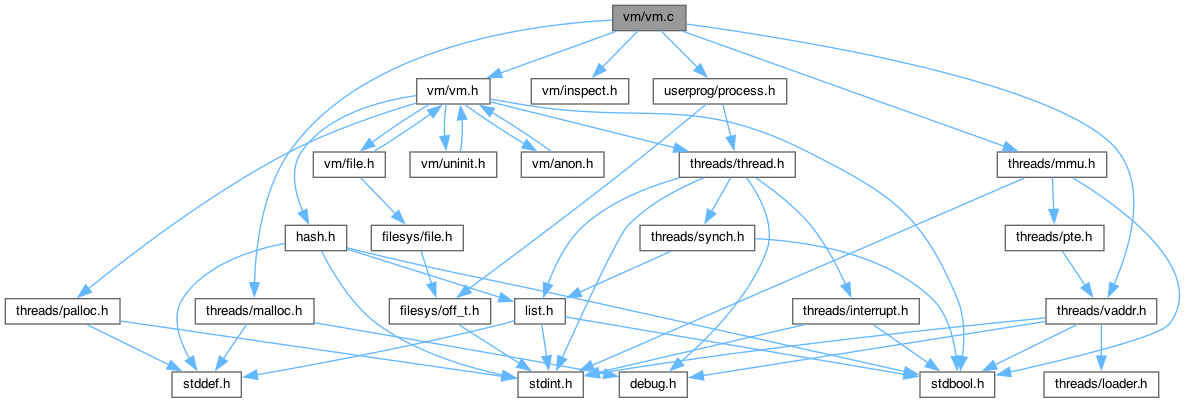

Include dependency graph for vm.c:

Functions
static unsigned	hash_func (const struct hash_elem *e, void *aux UNUSED)
static unsigned	less_func (const struct hash_elem *a, const struct hash_elem *b, void *aux)
static bool	insert_page (struct hash *h, struct page *p)
static bool	delete_page (struct hash *h, struct page *p)
static void	spt_destroy (struct hash_elem *e, void *aux)
void	vm_init (void)
enum vm_type	page_get_type (struct page *page)
static struct frame *	vm_get_victim (void)
static bool	vm_do_claim_page (struct page *page)
static struct frame *	vm_evict_frame (void)
bool	vm_alloc_page_with_initializer (enum vm_type type, void *upage, bool writable, vm_initializer *init, void *aux)
struct page *	spt_find_page (struct supplemental_page_table *spt UNUSED, void *va UNUSED)
bool	spt_insert_page (struct supplemental_page_table *spt UNUSED, struct page *page UNUSED)
void	spt_remove_page (struct supplemental_page_table *spt, struct page *page)
static struct frame *	vm_get_frame (void)
static void	vm_stack_growth (void *addr UNUSED)
static bool	vm_handle_wp (struct page *page UNUSED)
bool	vm_try_handle_fault (struct intr_frame *f UNUSED, void *addr UNUSED, bool user UNUSED, bool write UNUSED, bool not_present UNUSED)
void	vm_dealloc_page (struct page *page)
bool	vm_claim_page (void *va UNUSED)
void	supplemental_page_table_init (struct supplemental_page_table *spt UNUSED)
bool	supplemental_page_table_copy (struct supplemental_page_table *dst UNUSED, struct supplemental_page_table *src UNUSED)
void	supplemental_page_table_kill (struct supplemental_page_table *spt UNUSED)

Variables
static struct list	frame_table

Function Documentation

delete_page()

static bool delete_page ( struct hash *  h, struct page *  p  )

static

                                            {
    if(!hash_delete(h, &p->hash_elem))
        return true;
    else
        return false;
}

Here is the call graph for this function:

hash_func()

static unsigned hash_func ( const struct hash_elem *  e, void *aux  UNUSED  )

static

                                                        {
    const struct page *p = hash_entry(e, struct page, hash_elem); // hash 테이블이 hash_elem을 원소로 가지고 있으므로 페이지 자체에 대한 정보를 가져온다.
    return hash_bytes(&p->va, sizeof(p->va)); // 인덱스를 리턴해야하므로 hash_bytes를 리턴한다.
}

Here is the call graph for this function:

Here is the caller graph for this function:

insert_page()

static bool insert_page ( struct hash *  h, struct page *  p  )

static

                                            {
    if(!hash_insert(h, &p->hash_elem))
        return true;
    else
        return false;
}

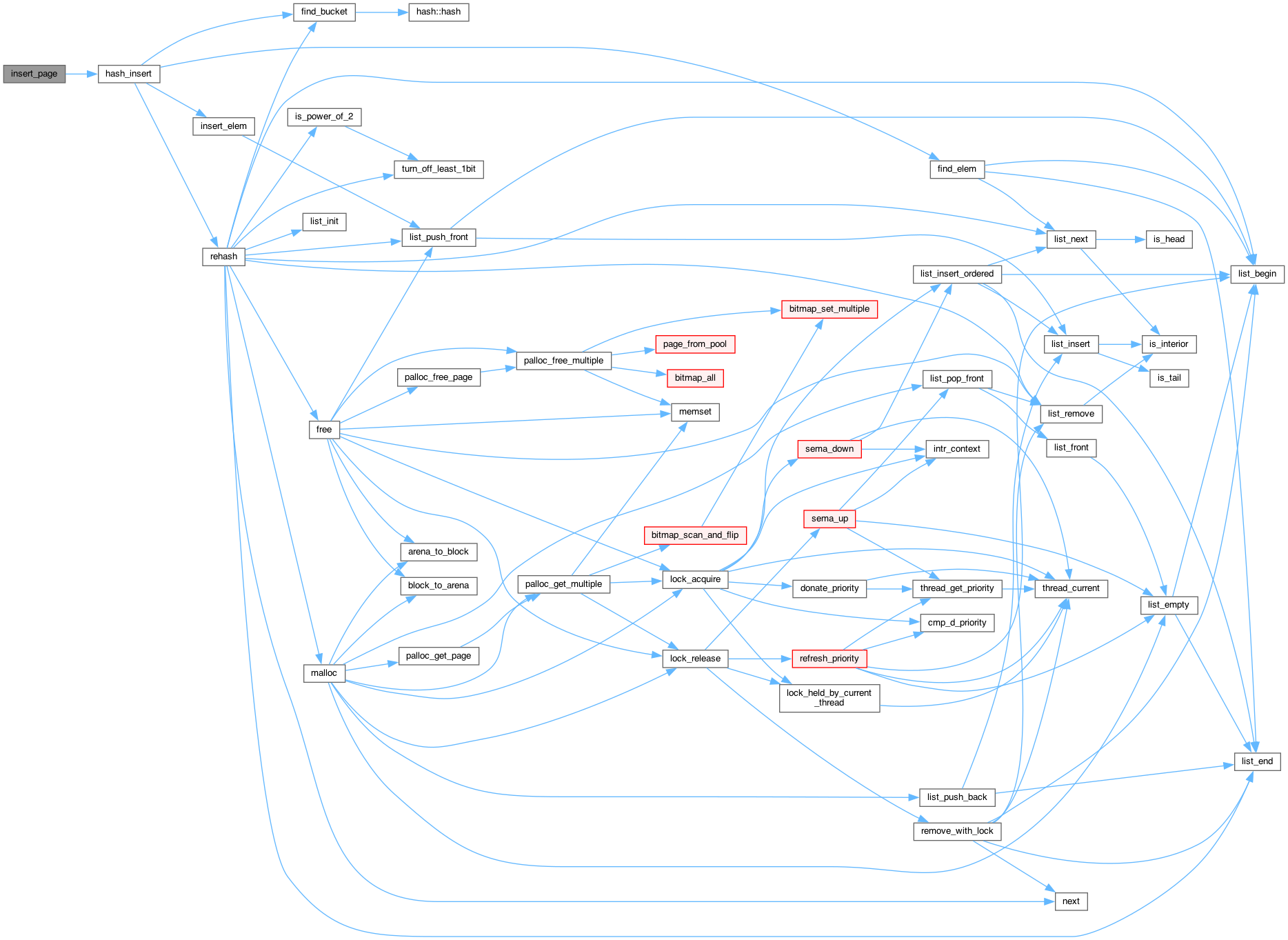

Here is the call graph for this function:

Here is the caller graph for this function:

less_func()

static unsigned less_func ( const struct hash_elem *  a, const struct hash_elem *  b, void *  aux  )

static

                                                                           {
    const struct page *a_p = hash_entry(a, struct page, hash_elem);
    const struct page *b_p = hash_entry(b, struct page, hash_elem);
    return a_p->va < b_p->va; // b_p가 크면 true 반환
}

Here is the caller graph for this function:

page_get_type()

enum vm_type page_get_type

(

struct page *

page

)

                                  {
    int ty = VM_TYPE (page->operations->type);
    switch (ty) {
        case VM_UNINIT:
            return VM_TYPE (page->uninit.type);
        default:
            return ty;
    }
}

Here is the caller graph for this function:

spt_destroy()

static void spt_destroy ( struct hash_elem *  e, void *  aux  )

static

                                            {
    const struct page *p = hash_entry(e, struct page, hash_elem);
    free(p);
}

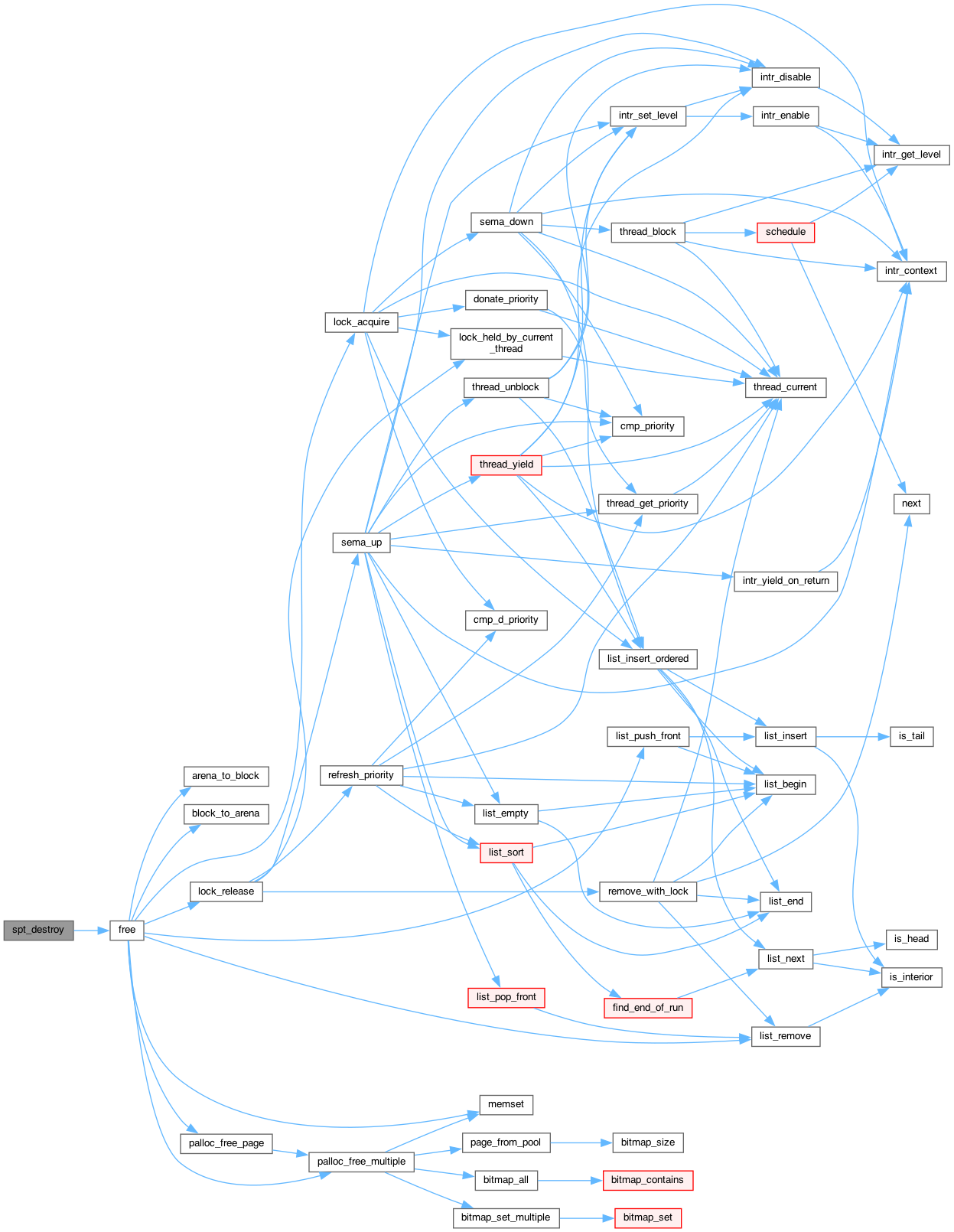

Here is the call graph for this function:

Here is the caller graph for this function:

spt_find_page()

struct page * spt_find_page	(	struct supplemental_page_table *spt	UNUSED,
		void *va	UNUSED
	)

                                                                            {
    // struct page *page = NULL;
    /* TODO: Fill this function. */
    /*
    * va를 통해 page를 찾아야하는데, hash_find의 인자는 hash_elem이므로 이에 해당하는 hash_elem을 만들어준다.
    *
    * 1. dummy page 생성(hash_elem 포함)
    * 2. va 매핑
    * 3. 해당 페이지와 같은 해시 값을 갖는 hash_elem을 찾는다.
    */
    /*-------------------------[P3]hash table---------------------------------*/
    // 인자로 받은 va에 해당하는 vm_entry를 검색 후 반환
    // 가상 메모리 주소에 해당하는 페이지 번호 추출 (pg_round_down())
    // hash_find() 함수를 이용하여 vm_entry 검색 후 반환

    struct page *page = (struct page*)malloc(sizeof(struct page));  // 임의의 페이지 만들어주기
    // ↳ page를 새로 만들어주는 이유? : 해당 가상 주소에 대응하는 해시 값 도출을 위함
    //   page 생성 시, hash_elem도 생성된다.
    struct hash_elem *e;

    // 인자로 받은 spt내에서 va를 키로 전달해 이를 갖는 page 리턴
    // hash_find로 부터 해당 page를 찾을 수 있음 (p->value : key, struct page: value)
    // spt의 hash 테이블 구조체를 인자로 넣어야 하는데 va만 인자로 받아왔기 때문에,
    // dummy 페이지를 만들고 해당 페이지의 가상주소를 va로 만듦
    // va가 속해있는 페이지 시작 주소를 갖는 page를 만듦(pg_round_down)
    page->va = pg_round_down(va);
    /* e와 같은 해시값을 갖는 page를 spt에서 찾은 다음 해당 hash_elem을 리턴 */
    e = hash_find(&spt->spt_hash, &page->hash_elem);
    free(page);

    if (e == NULL)
        return NULL;
    else
        return hash_entry(e, struct page, hash_elem); // e에 해당하는 page 리턴
    /*-------------------------[P3]hash table---------------------------------*/
}

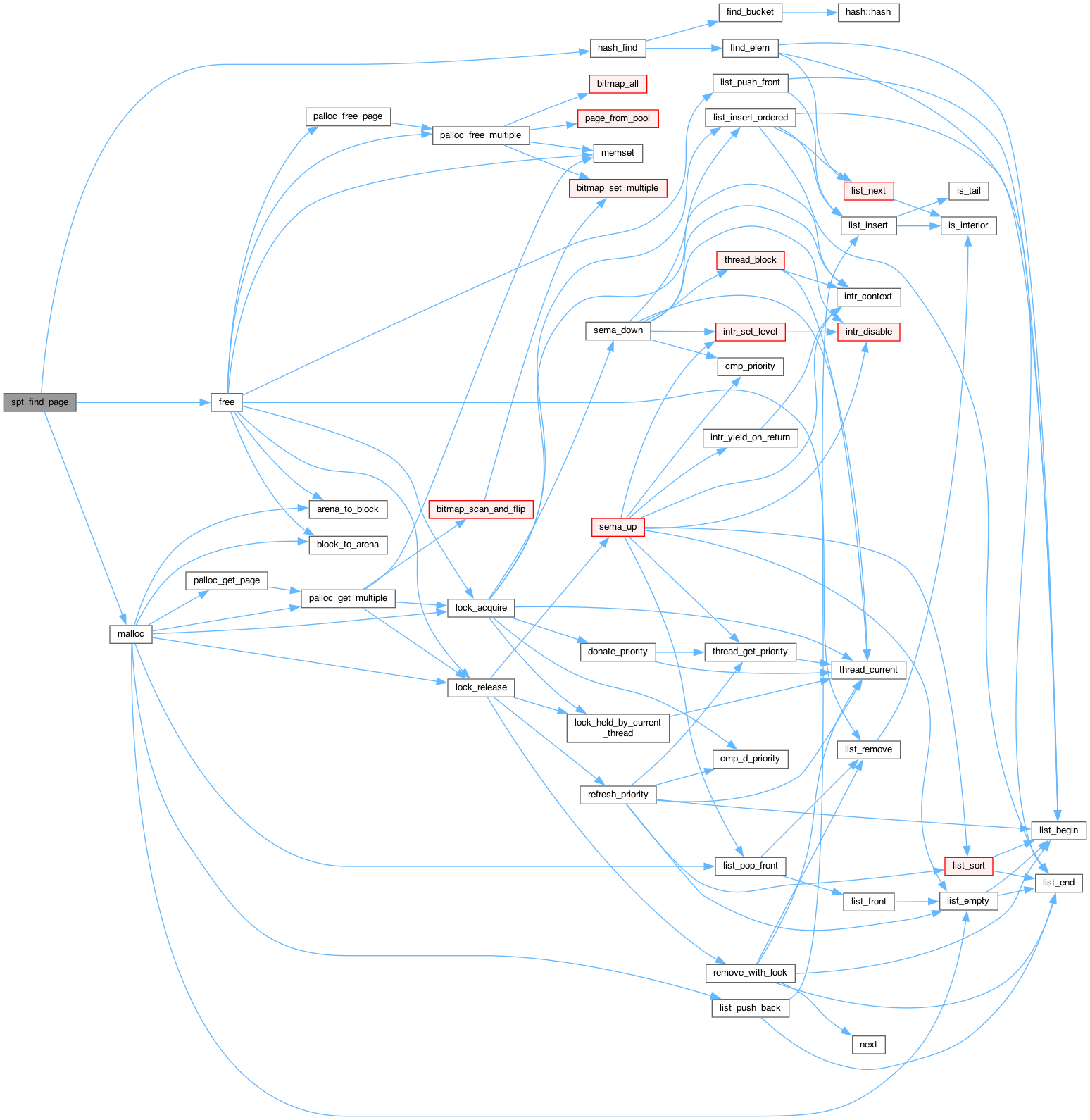

Here is the call graph for this function:

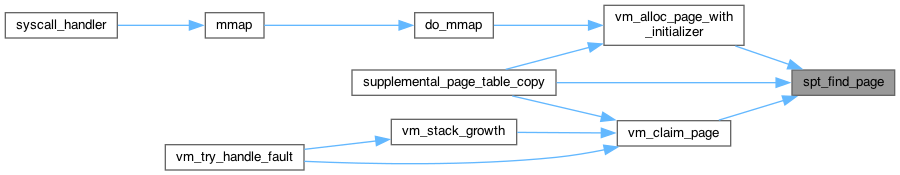

Here is the caller graph for this function:

spt_insert_page()

bool spt_insert_page	(	struct supplemental_page_table *spt	UNUSED,
		struct page *page	UNUSED
	)

                                  {
    return insert_page(&spt -> spt_hash, page);
}

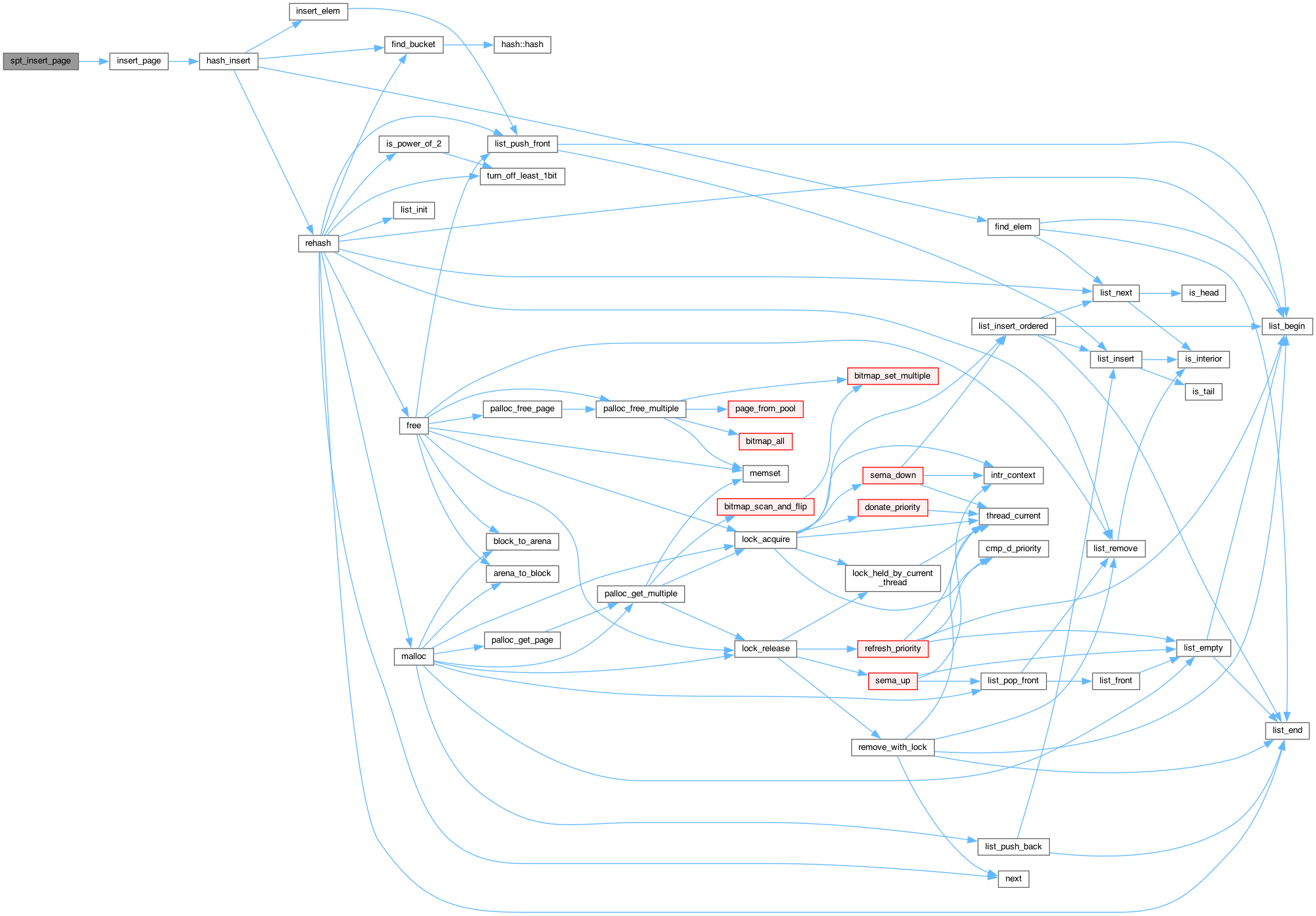

Here is the call graph for this function:

Here is the caller graph for this function:

spt_remove_page()

void spt_remove_page	(	struct supplemental_page_table *	spt,
		struct page *	page
	)

                                                                         {
    vm_dealloc_page (page);
    return true;
}

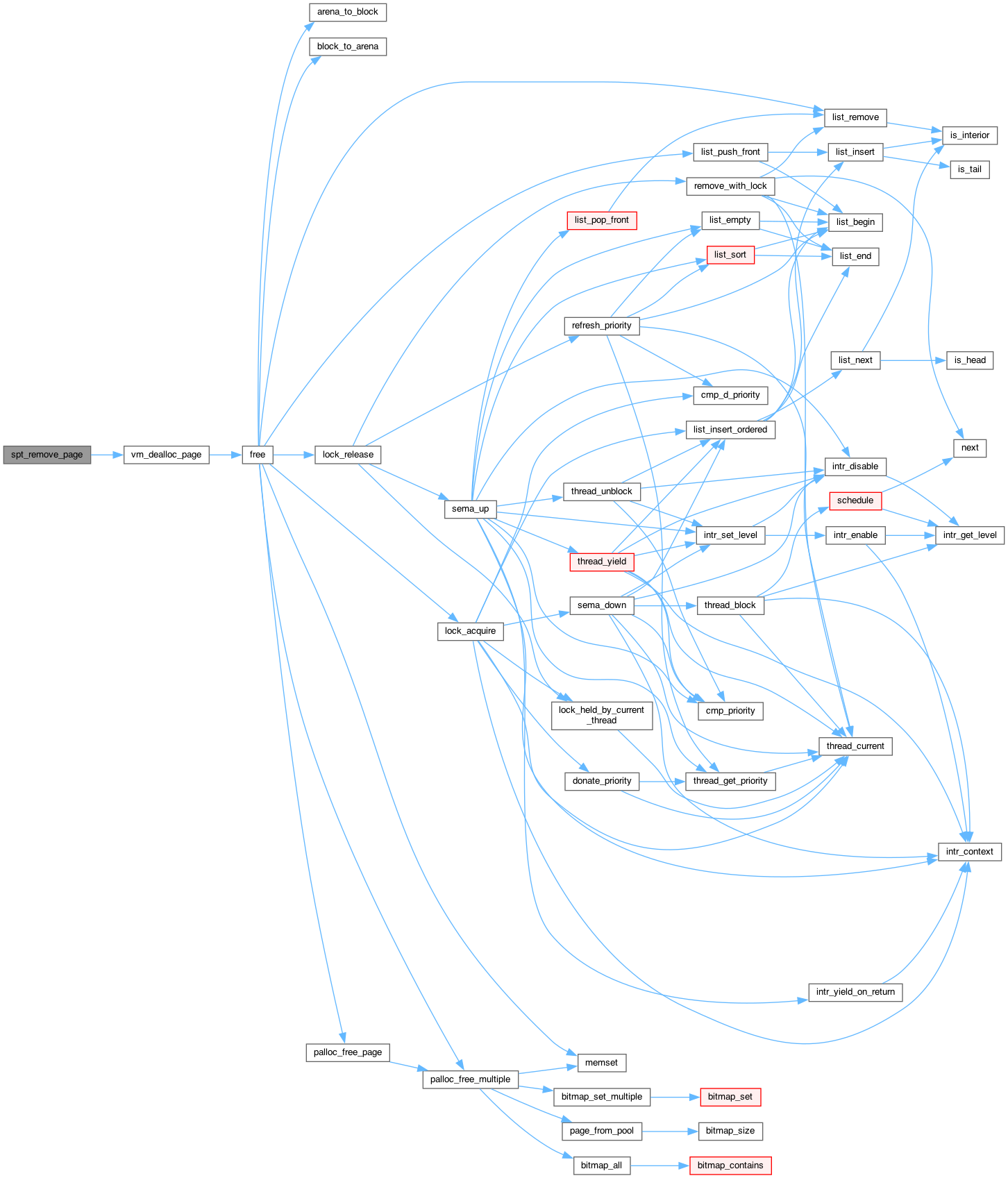

Here is the call graph for this function:

supplemental_page_table_copy()

bool supplemental_page_table_copy	(	struct supplemental_page_table *dst	UNUSED,
		struct supplemental_page_table *src	UNUSED
	)

                                                    {
    struct thread *curr = thread_current(); // (현재 실행중인)자식 프로세스

    struct hash_iterator i; // 부모의 해쉬 테이블을 순회하기 위한 iterator
    hash_first (&i, &src->spt_hash);
    while (hash_next (&i)) {
        struct page *parent_page = hash_entry (hash_cur (&i), struct page, hash_elem); // 복사하려는 부모 페이지
        enum vm_type parent_type = parent_page->operations->type; // 부모 페이지의 타입에 따라 조건문을 분기한다.

        // CASE 1. UNINIT 페이지인 경우 -> ANON 또는 FILE로 페이지 타입 결정
        // ↳ 페이지만
        if(parent_type == VM_UNINIT){
            if(!vm_alloc_page_with_initializer(parent_page->uninit.type, parent_page->va, \
                parent_page->writable, parent_page->uninit.init, parent_page->uninit.aux))
                return false;
        }
        // CASE 2. UNINIT 페이지가 아닌 경우
        // ↳ 페이지 + 프레임
        else {
            // CASE 2-1. 스택 페이지인 경우, 자식 프로세스에게도 스택 설정을 해줌
            // setup_stack : 페이지 할당 + 프레임 할당 + stack_bottom 설정
            if (parent_type & VM_MARKER_0)
                setup_stack(&thread_current()->tf); // setup_stack's param : intr_frame
            // CASE 2-2. 스택 페이지 이외의 경우
            // 페이지 할당 + 프레임 할당
            else
                if(!vm_alloc_page(parent_type, parent_page->va, parent_page->writable)) // 페이지 할당
                    return false;
                if(!vm_claim_page(parent_page->va)) // 프레임 할당
                    return false;

            // 부모의 프레임을 자식 프레임으로 복사한다.
            struct page* child_page = spt_find_page(dst, parent_page->va);
            memcpy(child_page->frame->kva, parent_page->frame->kva, PGSIZE); // 부모 프레임 그대로 복사
        }
    }
    return true;
}

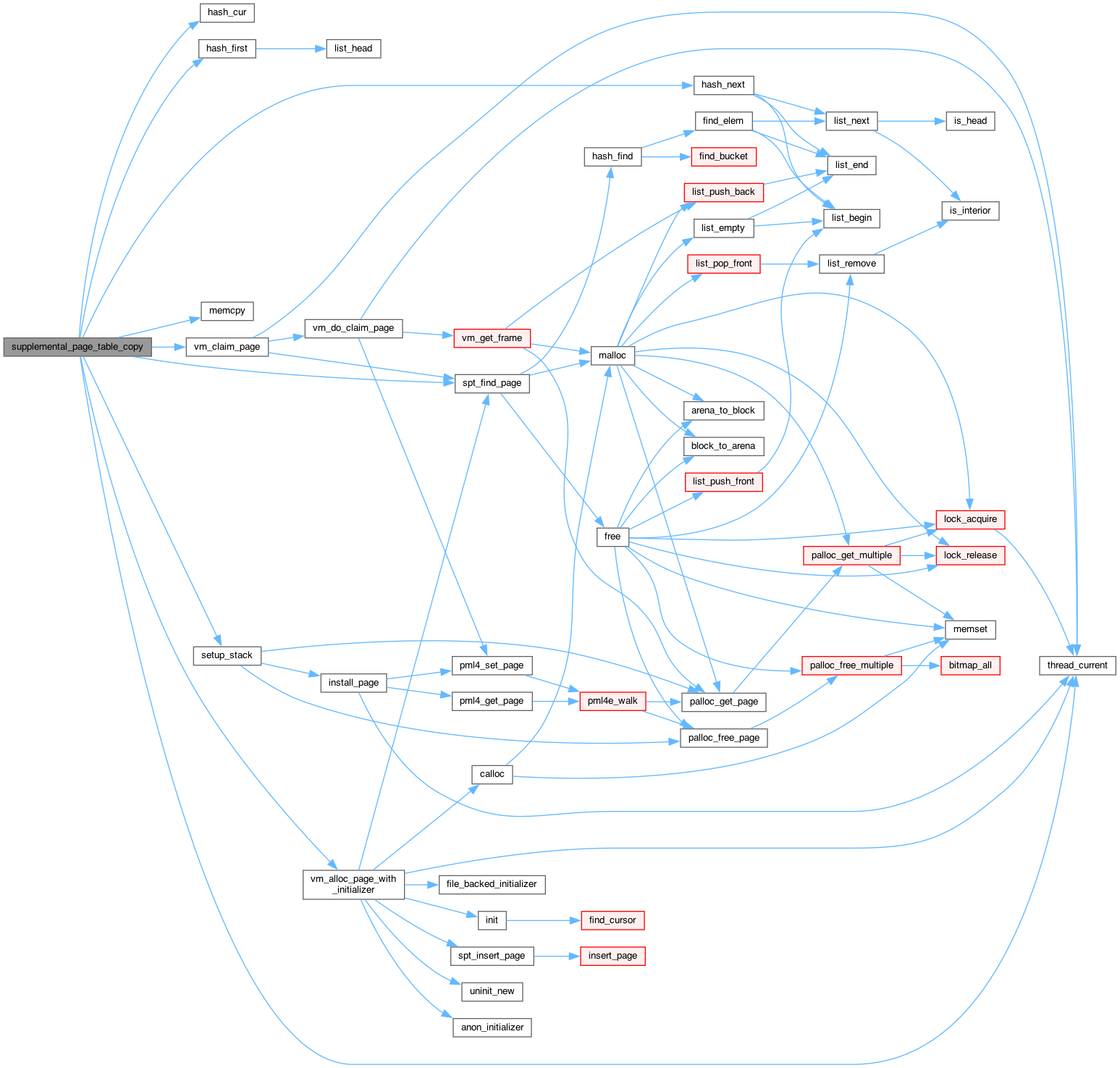

Here is the call graph for this function:

supplemental_page_table_init()

void supplemental_page_table_init

(

struct supplemental_page_table *spt

UNUSED

)

                                                                          {
    /*-------------------------[P3]hash table---------------------------------*/
    hash_init(&spt->spt_hash, hash_func, less_func, NULL);
    /*-------------------------[P3]hash table---------------------------------*/
}

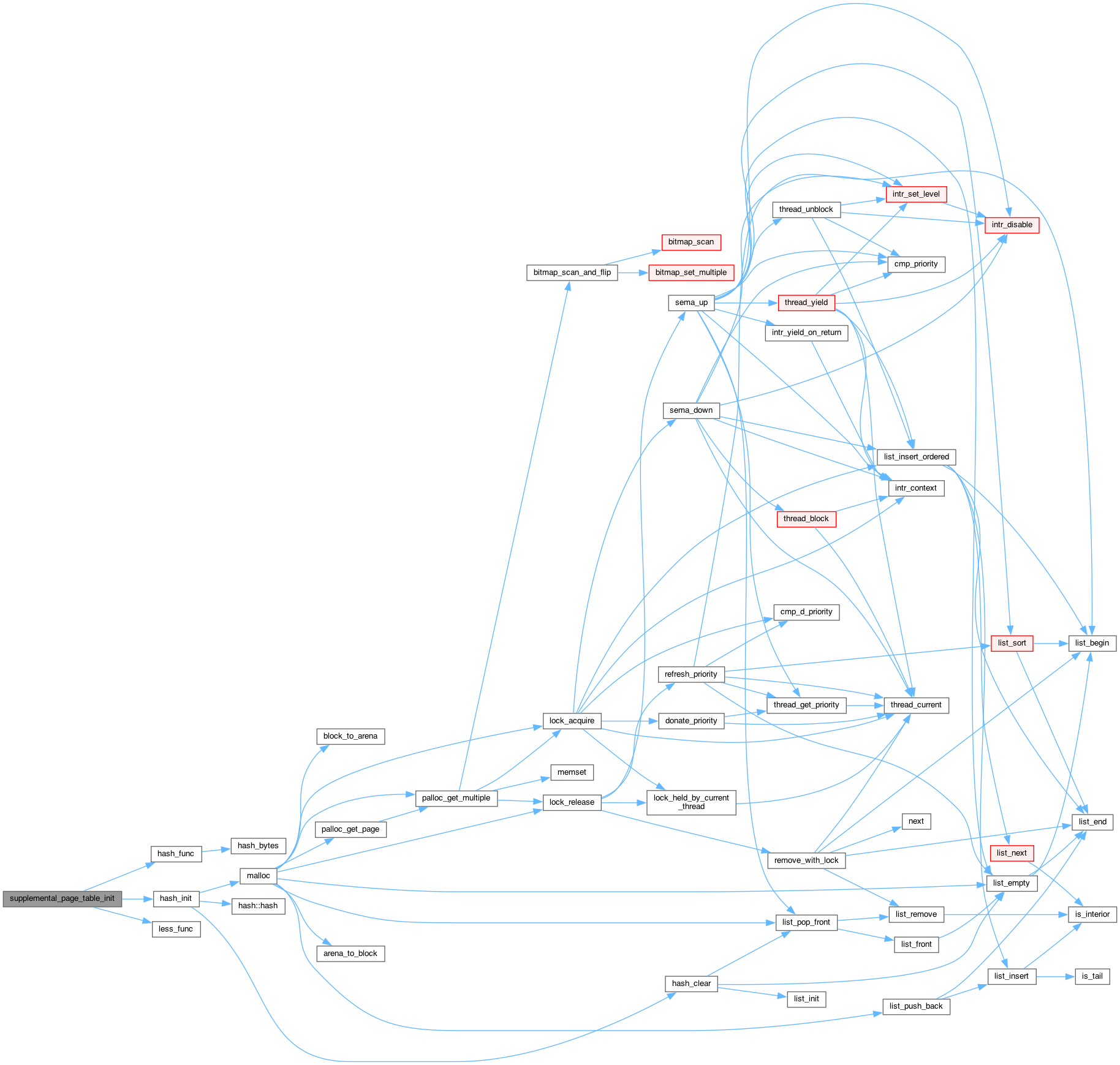

Here is the call graph for this function:

supplemental_page_table_kill()

void supplemental_page_table_kill

(

struct supplemental_page_table *spt

UNUSED

)

                                                                          {
    /* TODO: Destroy all the supplemental_page_table hold by thread and
     * TODO: writeback all the modified contents to the storage. */
    /* TODO: 스레드별로 소유하고 있는 모든 spt를 삭제하고 수정된 모든 내용을 저장소에 다시 기록
    */
    /*-------------------------[P3]Anonymous---------------------------------*/
    // hash 엔트리 각각에 대해 메모리를 해제한다.
    // if (&spt->spt_hash == NULL)
    //  return;
    // hash_destroy(&spt->spt_hash, spt_destroy);
    /*-------------------------[P3]Anonymous---------------------------------*/

    /*-------------------------[P3]mmf---------------------------------*/
    // VM_FILE 타입 추가에 따른 exit -> 'mmap va'제거 수행
    struct hash_iterator i;

    if (&spt->spt_hash == NULL)
        return;

    hash_first (&i, &spt->spt_hash);
    while (hash_next (&i)) {
        struct page *page = hash_entry (hash_cur (&i), struct page, hash_elem);

        if (page_get_type(page) == VM_FILE)
            do_munmap(page->va);

    }
    hash_destroy(&spt->spt_hash, spt_destroy);
    /*-------------------------[P3]mmf---------------------------------*/

}

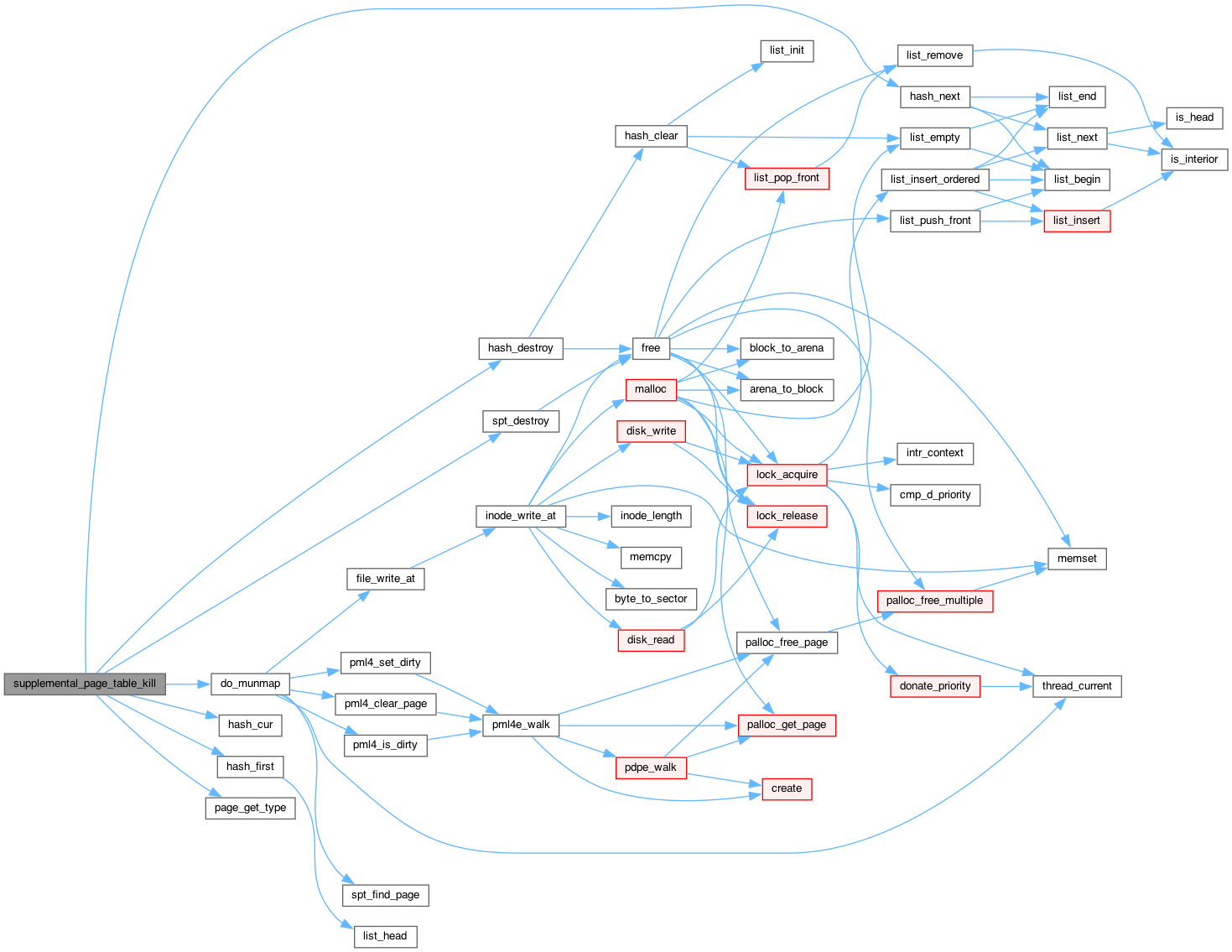

Here is the call graph for this function:

vm_alloc_page_with_initializer()

bool vm_alloc_page_with_initializer	(	enum vm_type	type,
		void *	upage,
		bool	writable,
		vm_initializer *	init,
		void *	aux
	)

{
    ASSERT (VM_TYPE(type) != VM_UNINIT) // vm_type은 VM_ANON과 VM_FILE만 가능하다.

    struct supplemental_page_table *spt = &thread_current ()->spt;

    /* Check wheter the upage is already occupied or not. */
    if (spt_find_page (spt, upage) == NULL) {
    // ↳ upage라는 가상 메모리에 매핑되는 페이지 존재 x -> 새로 만들어야함
        /* TODO: Create the page, fetch the initialier according to the VM type,
         * TODO: and then create "uninit" page struct by calling uninit_new. You
         * TODO: should modify the field after calling the uninit_new.
         * 페이지를 만들고 vm유형에 따라 이니셜을 가져온 다음 uninit_new를 호출하여 uninit 페이지 구조를 만듦
         * uninit_new를 호출한 후 필드를 수정해야 함*/
        /*-------------------------[P3]Anonoymous page---------------------------------*/
        struct page* pg = calloc(1, sizeof(struct page)); // ! malloc -> calloc

        // 페이지 타입에 따라 initializer가 될 초기화 함수를 매칭해준다.
        typedef bool (*initializer_by_type)(struct page *, enum vm_type, void *);
        initializer_by_type initializer = NULL;

        if(VM_TYPE(type) == VM_ANON)
            initializer = anon_initializer;
        else if(VM_TYPE(type) == VM_FILE)
            initializer = file_backed_initializer;

        uninit_new(pg, upage, init, type, aux, initializer); // UNINIT 페이지 생성
        // ↳ page를 uninit으로 만들어서 spt에 올려두는 과정(실제 type을 올림)
        // page 구조체의 pg,upage: 주소, init: lazy_load, type: 타입, initializer: 타입에 따른 함수(anon_initializer 또는 file_backed_initializer)

        /* TODO: Insert the page into the spt. */
        pg->writable = writable;
        spt_insert_page(spt, pg);
        return true;
        /*-------------------------[P3]Anonoymous page---------------------------------*/
    }
err:
    return false;
}

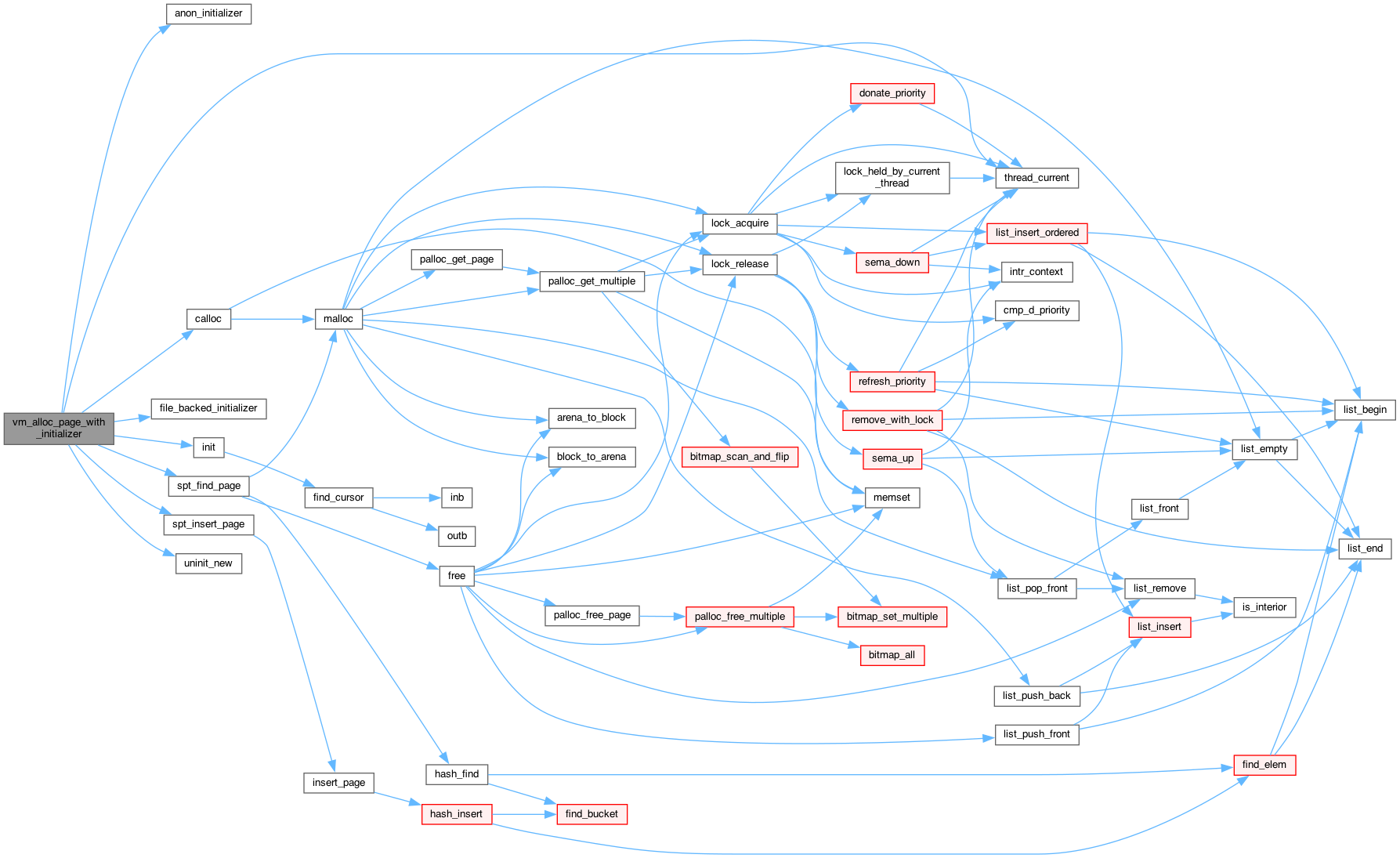

Here is the call graph for this function:

Here is the caller graph for this function:

vm_claim_page()

bool vm_claim_page

(

void *va

UNUSED

)

                                {
    struct thread *curr = thread_current();
    /* TODO: Fill this function */
    struct page *page = spt_find_page(&curr -> spt, va); // va에 해당하는 페이지가 존재하는지 확인한다.
    if (page == NULL)
        return false;

    return vm_do_claim_page (page); // 해당 페이지에 프레임을 할당한다.
}

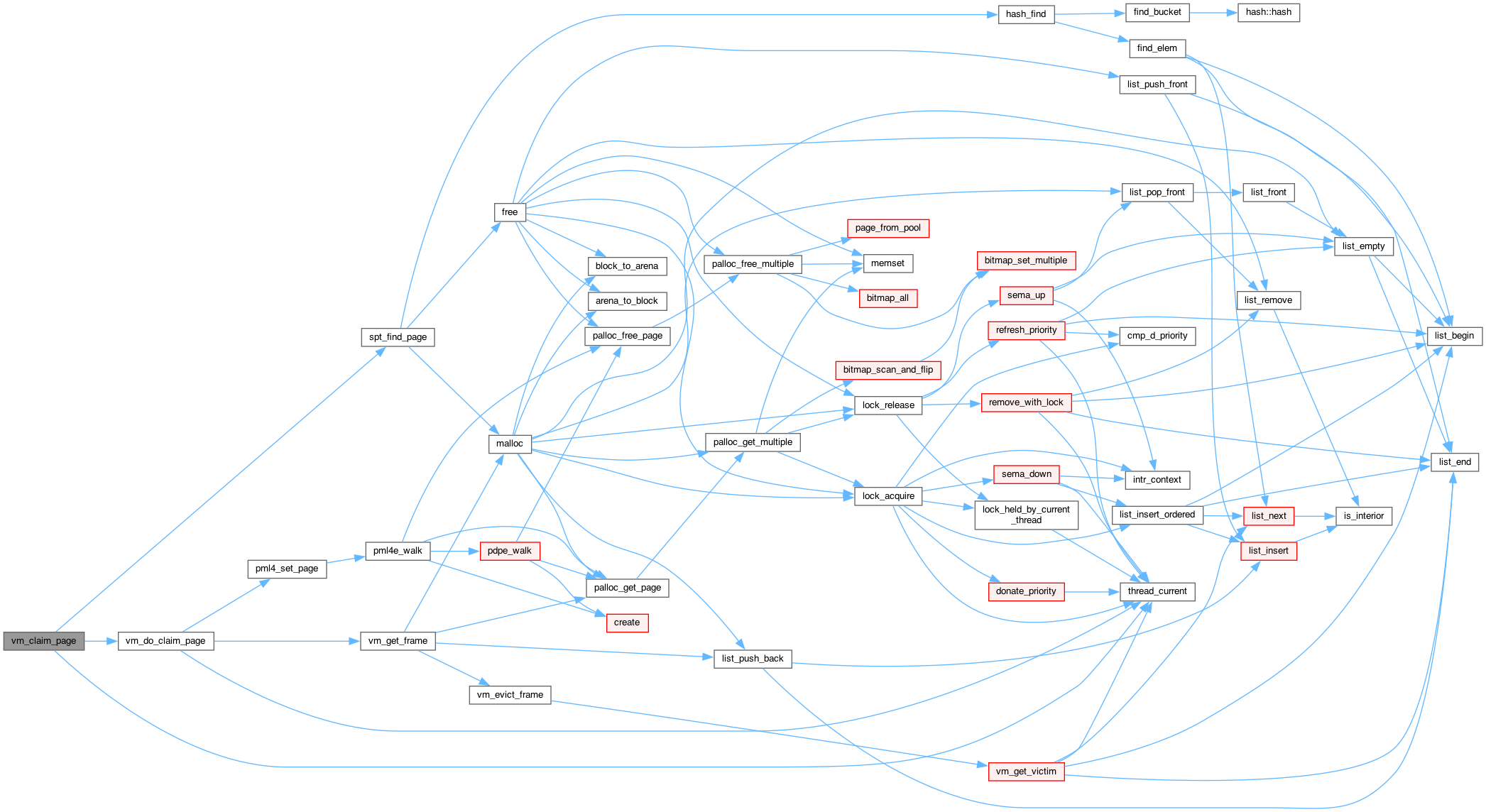

Here is the call graph for this function:

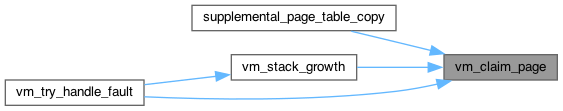

Here is the caller graph for this function:

vm_dealloc_page()

void vm_dealloc_page

(

struct page *

page

)

                                    {
    destroy (page);
    free (page);
}

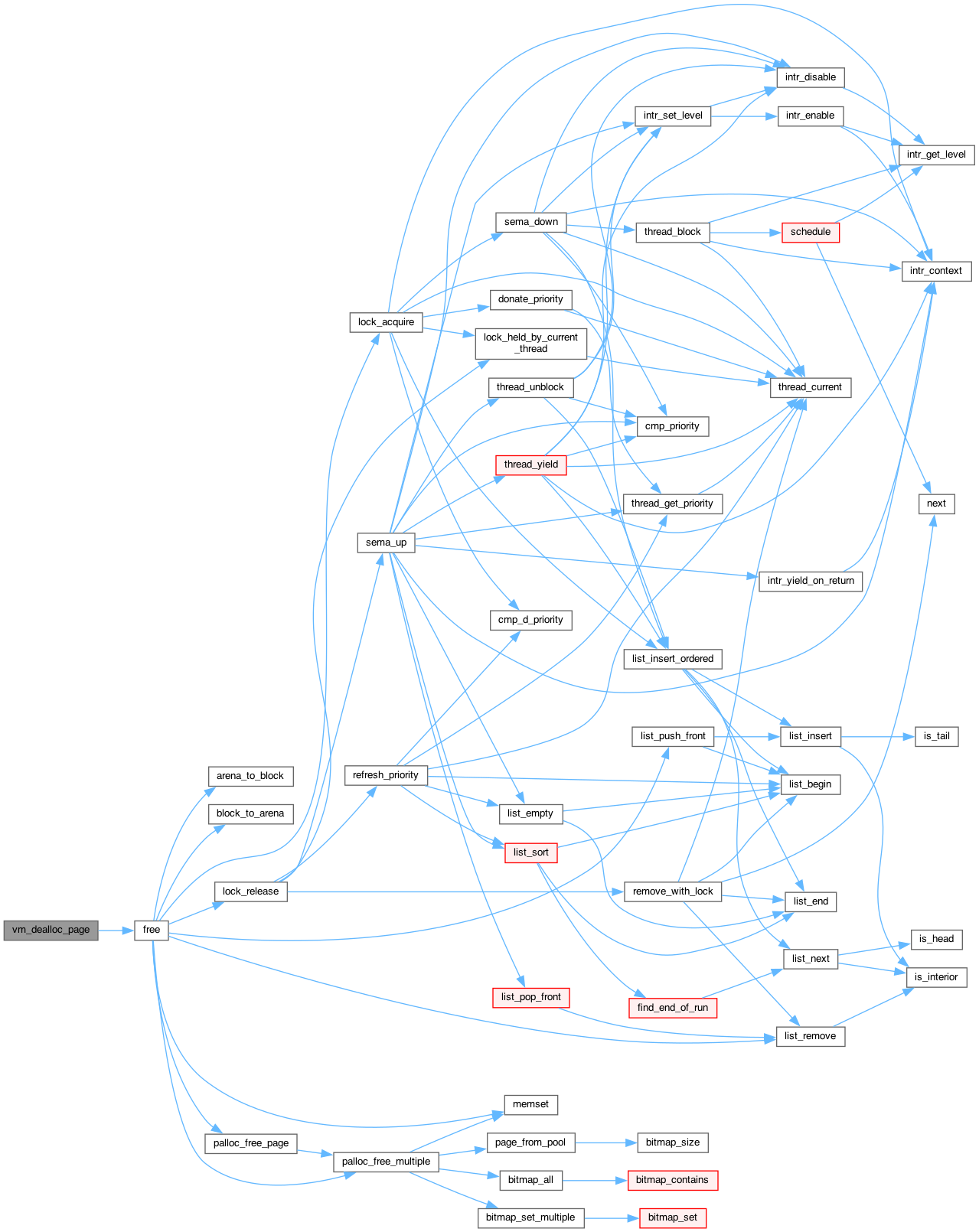

Here is the call graph for this function:

Here is the caller graph for this function:

vm_do_claim_page()

static bool vm_do_claim_page ( struct page *  page )

static

                                     {
    struct frame *frame = vm_get_frame (); // 프레임 하나를 얻는다.

    /* Set links */
    frame->page = page; // 프레임의 페이지(가상)로 얻은 페이지를 연결해준다.
    page->frame = frame; // 페이지의 물리적 주소로 얻은 프레임을 연결해준다.

    /* TODO: Insert page table entry to map page's VA to frame's PA. */
    struct thread *curr = thread_current();
    bool writable = page -> writable; // 해당 페이지의 R/W 여부
    pml4_set_page(curr->pml4, page->va, frame->kva, writable); // 현재 페이지 테이블에 가상 주소에 따른 frame 매핑

    return swap_in (page, frame->kva);
}

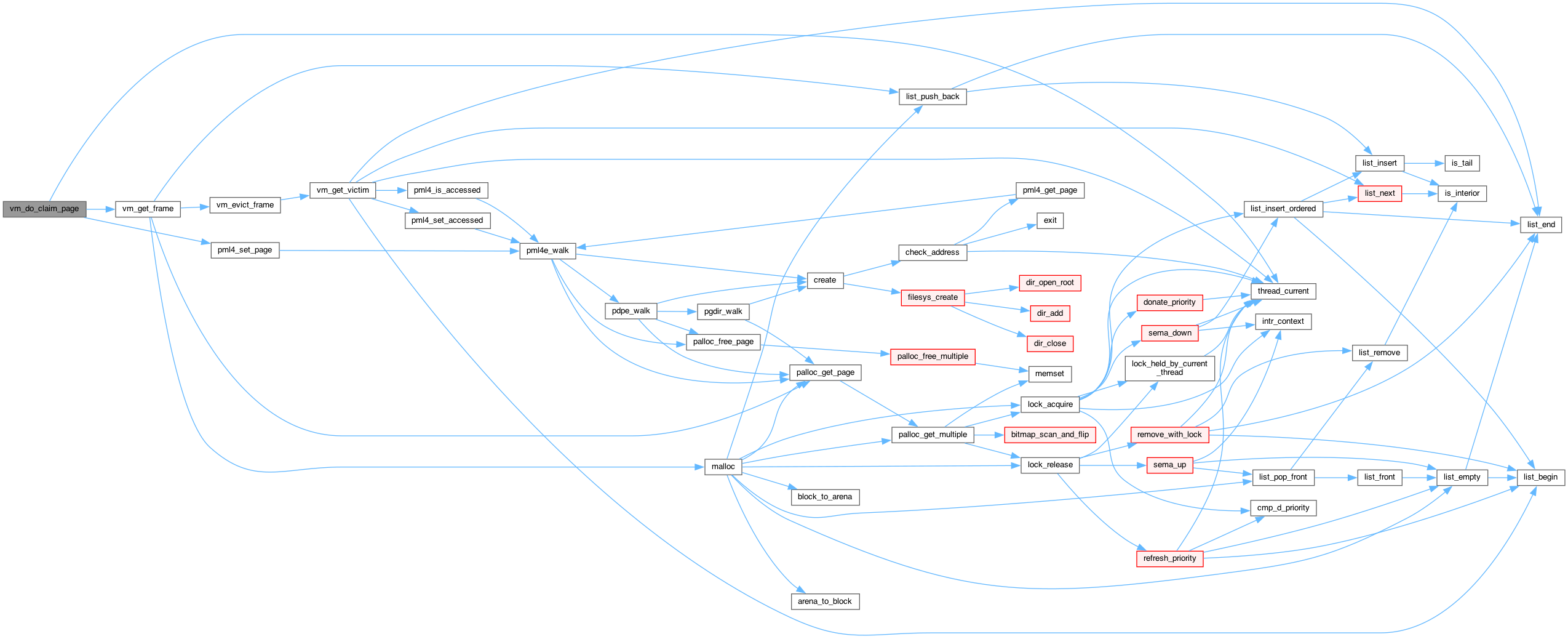

Here is the call graph for this function:

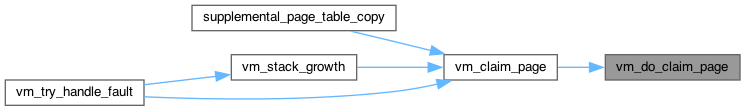

Here is the caller graph for this function:

vm_evict_frame()

static struct frame * vm_evict_frame ( void  )

static

                      {
    struct frame *victim UNUSED = vm_get_victim ();
    /* TODO: swap out the victim and return the evicted frame. */
    /*-------------------------[P3]frame table---------------------------------*/
    if(victim->page != NULL){
        swap_out(victim -> page);
        return victim;
    }
    /*-------------------------[P3]frame table---------------------------------*/

    return NULL;
}

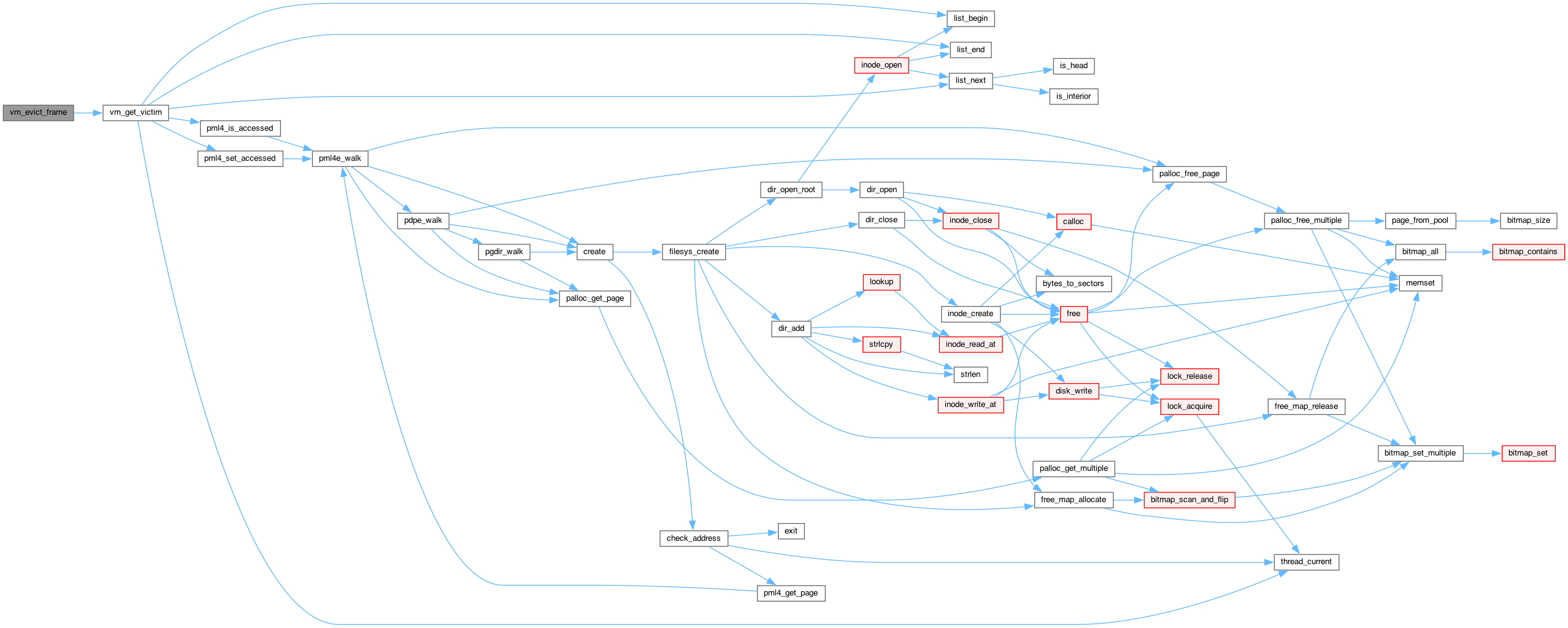

Here is the call graph for this function:

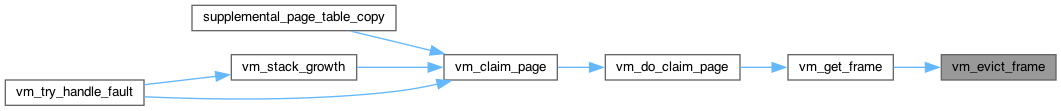

Here is the caller graph for this function:

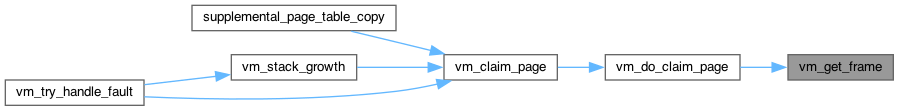

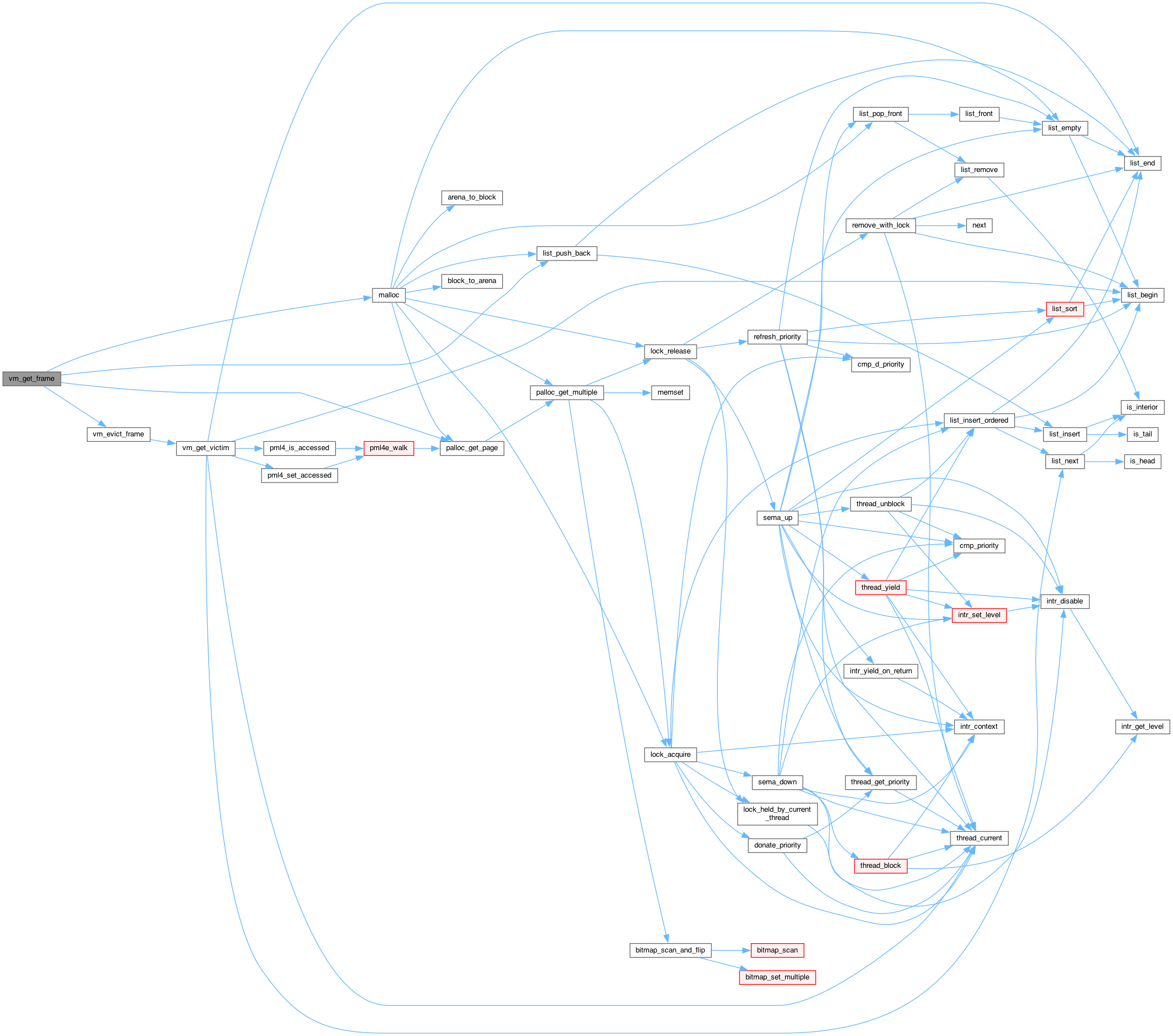

vm_get_frame()

static struct frame * vm_get_frame ( void  )

static

                    { //프레임 할당
    /* TODO: Fill this function. */
    /*-------------------------[P3]frame table---------------------------------*/
    // struct frame *frame = NULL;

    struct frame *frame = (struct frame*)malloc(sizeof(struct frame));
    // frame 구조체를 위한 공간 할당한다.(작으므로 malloc으로 _Gitbook Memory Allocation 참조)

    frame->kva = palloc_get_page(PAL_USER);
    // 사용 가능한 단일 페이지(물리적 페이지)를 가져온다.
    // ↳ 사용 가능한 페이지가 없을 경우, NULL 리턴
    if(frame->kva == NULL) { // 사용 가능한 페이지가 없는 경우
        frame = vm_evict_frame(); // swap out 수행 (frame을 내쫓고 해당 공간을 가져온다.)
        frame->page = NULL;

        return frame; // 무조건 유효한 주소만 리턴한다는 말이 통하는 이유 : swap out을 통해 공간 확보후, 리턴하기 떄문
    }
    list_push_back (&frame_table, &frame->frame_elem); // 새로 frame을 생성한 경우
    frame->page = NULL;
    /*-------------------------[P3]frame table---------------------------------*/
    ASSERT (frame != NULL);
    ASSERT (frame->page == NULL);
    return frame;
}

Here is the call graph for this function:

Here is the caller graph for this function:

vm_get_victim()

static struct frame * vm_get_victim ( void  )

static

                     {
    struct frame *victim = NULL;
    /* TODO: The policy for eviction is up to you. */
    /*-------------------------[P3]frame table---------------------------------*/
    // victim = list_entry(list_pop_front(&frame_table), struct frame, frame_elem);

    struct thread *curr = thread_current();
    struct list_elem *frame_e;

    // LRU 방식
    // frame table의 처음과 끝을 순회하면서 access bit가 0인 프레임을 찾는다.
    for (frame_e = list_begin(&frame_table); frame_e != list_end(&frame_table); frame_e = list_next(frame_e)) {
        victim = list_entry(frame_e, struct frame, frame_elem);
        if (pml4_is_accessed(curr->pml4, victim->page->va)) // access bit가 1이라면 true
            pml4_set_accessed (curr->pml4, victim->page->va, 0); // access bit를 초기화 해준다.
        else
            return victim;
    }
    /*-------------------------[P3]frame table---------------------------------*/

    return victim;
}

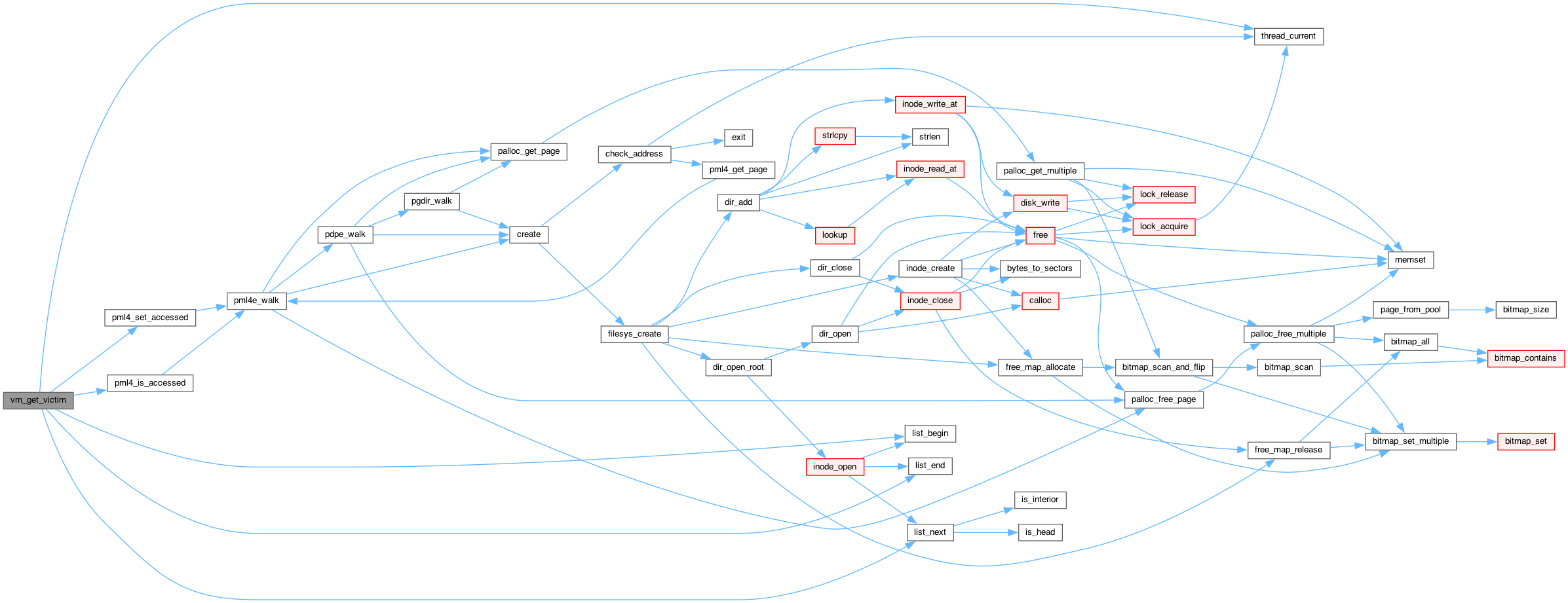

Here is the call graph for this function:

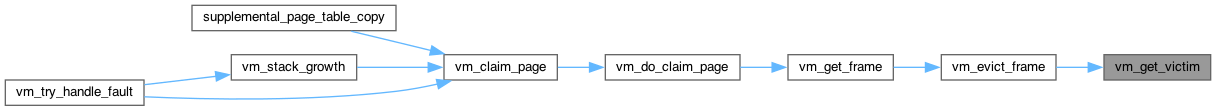

Here is the caller graph for this function:

vm_handle_wp()

static bool vm_handle_wp ( struct page *page  UNUSED )

static

                                        {
}

vm_init()

void vm_init

(

void

)

               {
    vm_anon_init ();
    vm_file_init ();
#ifdef EFILESYS  /* For project 4 */
    pagecache_init ();
#endif
    register_inspect_intr ();
    /* DO NOT MODIFY UPPER LINES. */
    /* TODO: Your code goes here. */
    list_init(&frame_table); // frame_table에 대한 초기화
}

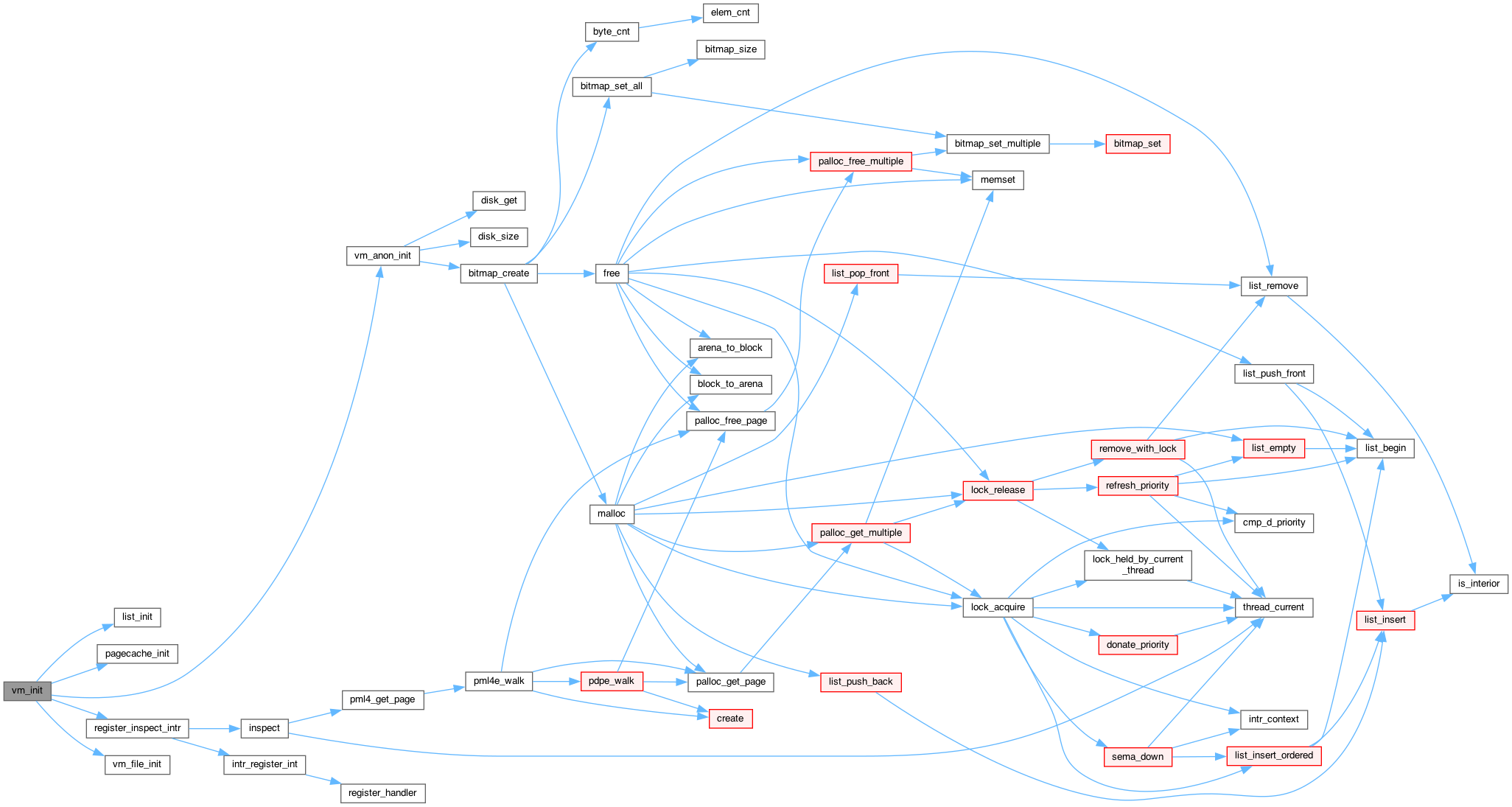

Here is the call graph for this function:

Here is the caller graph for this function:

vm_stack_growth()

static void vm_stack_growth ( void *addr  UNUSED )

static

                                    {
    /* vm_try_handler 수정해서 stack growth인 경우 함수를 호출하도록 처리
       0. 증가 시점 : 할당해주지 않은 페이지에 rsp가 접근했을 때 : stack growth에 대한 page_fault 발생시
       1. stack_bottom 설정
       2. 확장 요청한 스택 사이즈 확인
       3. 스택 확장시, page 크기 단위로 해주기
       4. 확장한 페이지 할당 받기
       * 커널에서 페이지 폴트 발생시, intr_frame 내의 rsp는 유저스택 포인터가 아닌 쓰레기 값을 가짐 -> 커널에서 발생시 유저 스택 포인터를 thread 구조체에 저장*/
    if(vm_alloc_page(VM_ANON | VM_MARKER_0, addr, 1)) { // 스택 마커 다시 표시
        vm_claim_page(addr); // 페이지, 프레임 연결
        thread_current()->stack_bottom -= PGSIZE; // 증가된 스택 사이즈 만큼 stack_bottom 옮겨주기
    }
}

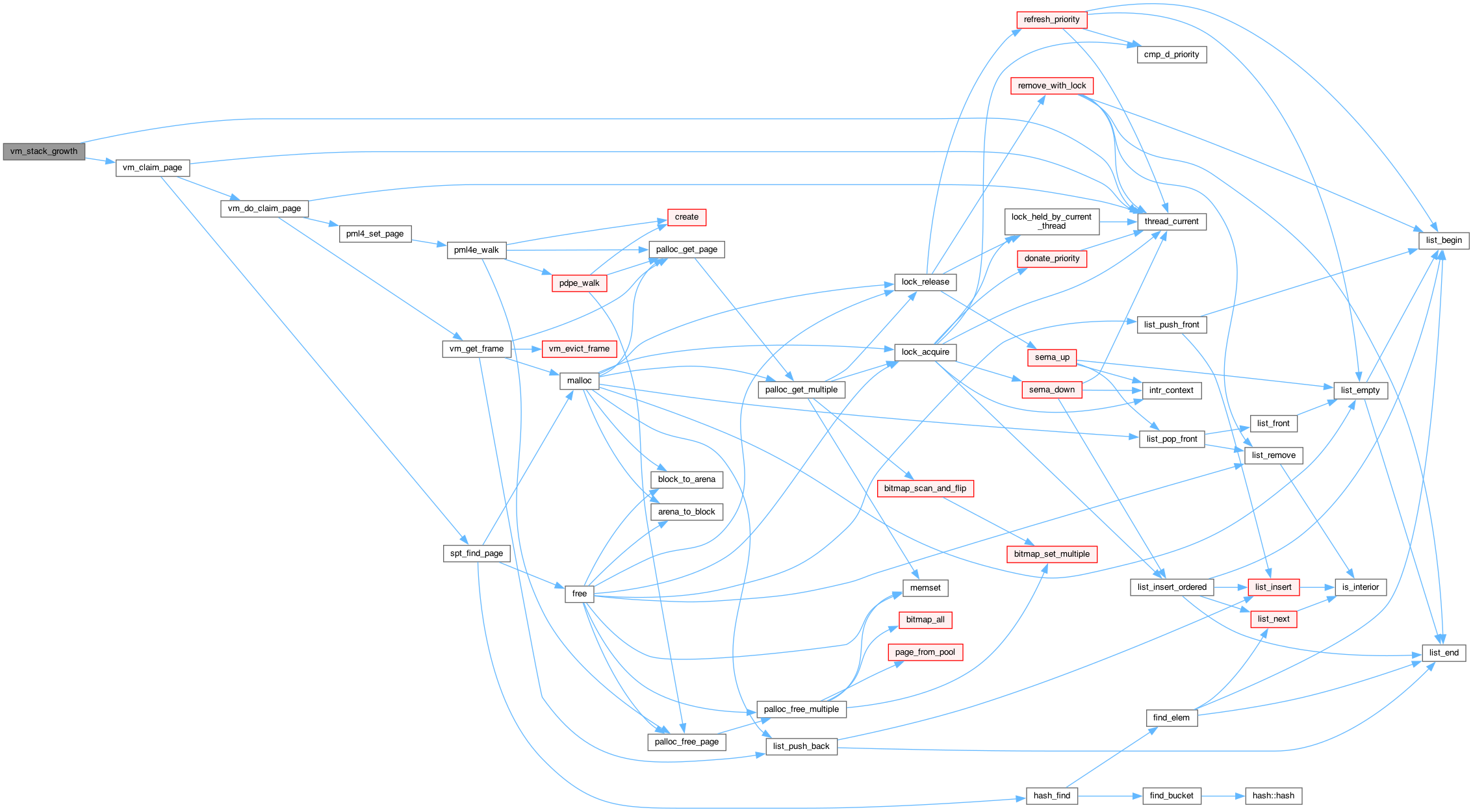

Here is the call graph for this function:

Here is the caller graph for this function:

vm_try_handle_fault()

bool vm_try_handle_fault	(	struct intr_frame *f	UNUSED,
		void *addr	UNUSED,
		bool user	UNUSED,
		bool write	UNUSED,
		bool not_present	UNUSED
	)

                                                                      {

    struct supplemental_page_table *spt UNUSED = &thread_current ()->spt;
    static void *STACK_MINIMUM_ADDR = USER_STACK - (1 << 20); // 스택 최대 크기(주소 하한선) -> 1MB
    // ↳ 스택은 아래로 증가하기 때문 (Ref. Gitbook)
    // struct page *page = NULL;
    /* TODO: Validate the fault */
    /* TODO: Your code goes here */

    /* page_fault로 부터 넘어온 인자
     * f : 페이지 폴트 발생 순간의 레지스터 값들을 담고 있는 구조체
     * addr : 페이지 폴트를 일으킨 가상주소
     * not_present : 페이지 존재 x (bogus fault), false인 경우 read-only페이지에 write하려는 상황
     * user : 유저에 의한 접근(true), 커널에 의한 접근(false) - rsp 값이 유저 영역인지 커널영역인지
     * write : 쓰기 목적 접근(true), 읽기 목적 접근(false)
    */
    // page fault 주소에 대한 유효성 검증
    // 커널 가상 주소 공간에 대한 폴트 처리 불가, 사용자 요청에 대한 폴트 처리 불가
    if (is_kernel_vaddr (addr) && user) // real fault
        return false;

    // f->rsp가 커널 주소라면 rsp_stack, 아니면 f->rsp
    // 페이지 폴트가 발생한 스택 포인터 유저 스택인지, 커널 스택인지 확인하는 과정
    // CHECK origin_code : is_kernel_vaddr(f->rsp) ? thread_current()->rsp_stack : f->rsp;
    void *rsp_stack = f->rsp;
    if (not_present){
        if (!vm_claim_page(addr)){ // 스택을 증가 시켜야하는 경우, 즉 spt에 현재 할당된 스택 영역을 넘거가는 경우
            if (rsp_stack - sizeof(void*) == addr && STACK_MINIMUM_ADDR <= addr && addr <= USER_STACK) {
                vm_stack_growth(thread_current()->stack_bottom - PGSIZE);
                return true;
            }
            return false;
        }
        else
            return true;
    }
    return false;
}

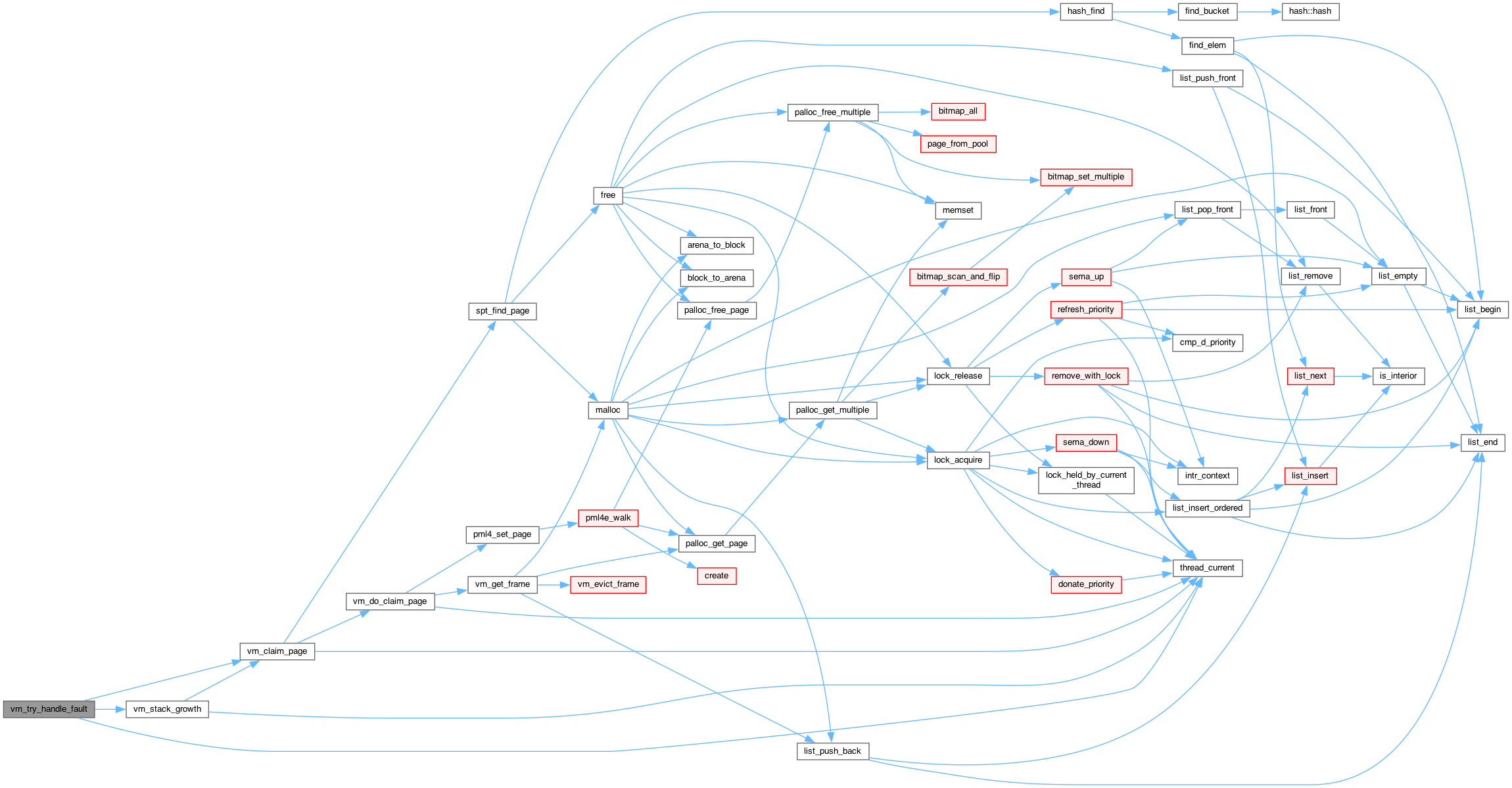

Here is the call graph for this function:

Variable Documentation

frame_table

struct list frame_table

static
